Назначение

Предназначен для поражения надводных кораблей различных классов и типов из состава десантных соединений, конвоев, корабельных и авианосных ударных групп, а также одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного огневого и радиоэлектронного противодействия.

БРПК «Бастион» является одним из носителей ракеты «Оникс», которая, в свою очередь, наравне с ракетными комплексами «Калибр» и Х-35 «Уран» и перспективной гиперзвуковой противокорабельной ракетой «Циркон», является основным противокорабельным ракетным оружием в Вооруженных Силах России.

Земля

В годы Великой Отечественной морские пехотинцы защищали Одессу, Севастополь и Новороссийск, участвовали в десантах. Сегодня 810-я бригада морской пехоты — гордость Черноморского флота. В 2020 году это соединение было награждено орденом Жукова за участие в боевых действиях в Сирии, а в начале 2018-го получило звание гвардейского. Стоит отметить, что бригада уже сменила советские БТР-80 на новейшие БТР-82АМ.

ЧФ всегда был силен и своими подразделениями специального назначения. В 2020 году в составе флота появился «прибрежный спецназ» — особый отряд для борьбы с диверсантами, на вооружении которого стоят противодиверсионные катера «Грачонок» и боевые катера «Раптор».

Под управлением 22 армейского корпуса находится 126 бригада береговой обороны, имеющая в своем составе танковые, мотострелковые и горные подразделения. По своей боевой мощи бригада мало чем уступает мотострелковой дивизии. В корпус также входит 127-я бригада разведки, оснащенная разнообразным радиоэлектронным оборудованием и беспилотниками.

зрс

Дивизион зенитной ракетной системы (ЗРС) С-400 «Триумф»

Фото: РИА Новости/Виктор Лященко

На пляж с «Хризантемами»: береговые бригады усиливают артсистемами

ВМФ получил на вооружение сверхдальние противотанковые ракетные комплексы

Задачи артиллерийской поддержки решает 8-й полк. В дополнение к РСЗО «Торнадо» он получает системы РСЗО «Ураган» и «Ураган-1М». Кроме того, в его составе есть дивизионы, вооруженные новейшим противотанковым комплексом «Хризантема».

В случае необходимости в Крыму из запасников и резервистов может быть развернута 47-я дивизия территориальной обороны.

В 2014 году была воссоздана система береговой обороны главной базы ЧФ, да и всего Крыма. Основой береговой обороны стала 15-я ракетная бригада. В настоящее время в ее состав входят по два дивизиона с береговыми ракетными комплексами «Бастион» и «Бал», а также восстановленный подземный ракетный комплекс «Утес». Эта «супербригада» способна гарантированно уничтожить любой вошедший в Черное море иностранный боевой корабль.

Радиоэфир над Крымом контролирует 475-й центр радиоэлектронной борьбы. На вооружении центра, в частности, стоят новейшие, произведенные после 2012 года системы подавления связи на КВ «Мурманск-БН».

В Джанкое базируется десантно-штурмовой батальон ВДВ, который ближе всех расположен к российско-украинской границе. В 2020 году в городе будет сформирован 97-й десантно-штурмовой полк 7-й гвардейской Новороссийской десантной-штурмовой (горной) дивизии.

Защитный контур: ВВС и ПВО Крыма объединил искусственный интеллект

Минобороны протестировало автоматизированную систему управления

«Бастион»

Индекс ГРАУ 3К55, по кодификации НАТО: SSC-5 «Stooge» (рус. «марионетка»)

Береговой ракетный комплекс с противокорабельной ракетой «Яхонт» / «Оникс».

Предназначен для поражения надводных кораблей различных классов и типов из состава десантных соединений, конвоев, корабельных и авианосных ударных групп, а также одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного огневого и радиоэлектронного противодействия.

Модификации

-«Бастион-П» (индекс К300П)

Подвижный вариант комплекса на шасси МЗКТ-7930.

-«Бастион-С» (индекс К300С)

Стационарный вариант комплекса в шахтном размещении.

Страны-эксплуатанты

-Россия: на начало 2016 год: 12 К-300П «Бастион» + 2 комплекса (8 ПУ) в КТОФ РФ и КСФ РФ
-КЧФ РФ — >3 комплекса (>12 С/ПУ) ПБРК «Бастион» , комплексы базируются в районе города Анапа (11-я бригада береговых артиллерийских войск) и города Севастополь (15-я бригада БРАВ).

-КТОФ РФ — дислоцируются на Курильских островах (не менее дивизиона).
-КСФ РФ- в составе дивизиона на Новой Земле. В 2016 на Северном флоте было уже 3 дивизиона «Бастионов-П».

В 2016 году будут поставлены в береговые части ВМФ России ещё пять комплексов «Бастион-П». Первый стационарный противокорабельный БРК «Бастион-С» шахтного базирования (до 36 ракет 3М55Э) будет развернут в Крыму до 2020 года. В состав комплекса могут войти беспилотные летательные аппараты и подводные гидроакустические станции. Полное перевооружение на комплексы «Бастион-П» запланировано с 2017 по 2021 год.

-Вьетнам: 2 комплекса / 8 ПУ
-Сирия: 2 комплекса / 8 ПУ. Поставлены в конце 2011 года, также проводятся новые поставки.
-Ведутся переговоры с представителями ВМС Венесуэлы о продаже БРК «Бастион-П» с ПКР «Яхонт»

Эксплуатация

9 мая 2014 года на военном параде в День Победы впервые в Ростове-на-Дону были продемонстрированы современные образцы вооружения военно-морских объединений Южного военного округа. По Театральной площади в составе механизированной колонны парадного расчёта прошли подвижный ракетный комплекс «Бастион» и артиллерийская система «Берег». Также береговые подвижные ракетные комплексы «Бастион» и «Бал» принималиучастие в параде в Севастополе 9.5.2014.

9 сентября во время плановой отработки задач боевой подготовки береговые ракетные части, вооруженные комплексом «Бастион» выполнили ракетные стрельбы по морским целям и успешно уничтожили учебную цель на расстоянии более 90 км в центральной части Черного моря.

15 марта 2015 года стало известно, что в марте 2014 года, в ходе событий в Крыму, Россия развернула на полуострове сразу несколько комплексов «Бастион».

Состав комплекса «Бастион-П»

-ПКР K-310 «Яхонт» в транспортно-пусковом контейнере

-Самоходные пусковые установки (СПУ К340П) на шасси МЗКТ-7930 (экипаж 3 чел)

-Машина боевого управления (МБУ К380П) на шасси КамАЗ-43101 (экипаж 4 чел) или МЗКТ-65273 (экипаж 4 чел)

-Аппаратура информационно-технического сопряжения боевых средств ПБРК с головным командным пунктом
-Автоматизированная система боевого управления (АСБУ) ПБРК
-Дополнительно: Комплекс средств технического обслуживания (КСТО).
-Транспортно-заряжающие машины (ТЗМ К342П)
-Машины обеспечения боевого дежурства (МОБД)

-Учебно-тренировочный комплекс (УТК)
-Вертолетный комплекс целеуказания (ВКЦ)
Комплекс может комплектоваться самоходной загоризонтной РЛС обнаружения воздушных и надводных целей «Монолит-Б»

Стандартный состав батареи К-300 «Бастион-П»:

-4 самоходные пусковые установки К-340П с двумя транспортно-пусковыми стаканами для ракет «Яхонт» (экипаж 3 человека)
-1-2 машины боевого управления (АСБУ) ПБРК (экипаж 5 человек)
-1 машина обеспечения боевого дежурства (МОБД)
-4 транспортно-заряжающие машины (ТЗМ К342П)

Технические характеристики «Бастион-П»

-Максимальный боекомплект комплекса: 24 ПКР (12 СПУ по 2 ПКР)
-Интервал старта КР при залповой стрельбе из одной СПУ — 2,5 с
-Время приведения комплекса в боевую готовность из походного положения менее 5 мин
-Время автономного боевого дежурства без вспомогательных средств — 24 часа (30 суток с МОБД)
-Назначенный срок службы — 10 лет
-Защита побережья — протяженностью более 600 км от десантных операций противника

Максимальный боекомплект комплекса	24 ПКР шт
Время приведения комплекса в боевую готовность	менее 5 мин
Защита побережья	более 600 км

Росавиация рекомендовала транзитным туристам самим планировать возвращение

Отличия между комплексами Бастион

Помимо очевидных отличий стационарного и подвижного развертывания, «Бастион-С» и «Бастион-П» не имеют существенной разницы в боевых характеристиках. Комплексы обладают схожими техническими показателями в вопросах готовности к бою и ведения огня.

Отличие — в защитных свойства Бастионов. Стационарные комплексы делают акцент на защите шахтных установок и сложности их уничтожения. У подвижных БРК основной упор сделан на мобильности и сложности обнаружения.

Отличия между комплексами выделяют и в поставленных задачах. Стационарные ориентированы на постоянную оборону определенных участков побережья. Подвижные комплексы позволяют решать оперативные задачи, а также участвовать в военных операциях за пределами страны.

Ракета «Оникс»

ТТХ

Дальность стрельбы

по комбинированной высоте	300 км
на низкой высоте	120 км

Высота полета

на маршевом участке	14000-15000
на низкой высоте	10-15
у цели	5-15

Скорость полета

на высоте 15 км	750 м/c (2.6 М)
на низкой высоте	2.0 М

Стартовый вес

авиационная	2500
корабельная	3000
Вес в ТПК, кг	3900

Боевая часть

Тип	проникающая
Вес, кг	300

Головка самонаведения

дальность действия	до 80 км
угол захвата цели	+/- 45 град
время готовности	2 мин
масса	89 кг
Боеготовность комплекса к запуску	4 мин
Время межрегламентных проверок	3 года
Гарантийный срок эксплуатации	7 лет

Силовая установка

Маршевый двигатель	СПВРД
Тяга, кгс (кН)	4000
Стартовая разгонная ступень	твердотопливная

Характеристики ракеты Бастион рассчитаны на гарантированное потопление крейсера типа «Тикондерога» с первого попадания по цели.

Американский ракетный крейсер «Тиконде́рога» который может потопить «Бастион»

Особенности грозного оружия

Эта российская ракета (классификация НАТО SS-N-26) по своим параметрам не имеет аналогов в мире. По приведению в боевую готовность система одна из самых быстродействующих.

Головка самонаведения ракеты

После минометного старта, включаются твердотопливные ускорители. При достижении необходимой скорости 2.5-3,5М, включаются маршевые двигатели.

Ракета продвигается по сложной траектории. При подлете к цели за 80 км, боезаряд пикирует вниз, и продолжает движение на малой высоте, со скоростью 2М. При этом, включается активная головка самонаведения, имеющая высокую помехозащищенность. С вероятностью попадания 0.9 ракета поражает цель.

Ракета самостоятельно, в условиях сильного радиоэлектронного противодействия, способна произвести селекцию целей среди пассивных помех, выбрать самую важную цель, нужную траекторию полета, самостоятельно произвести захват, и сопровождать цель до поражения.

Дополнительного внешнего сопровождения не требуется. Система внутреннего самоконтроля включает высотомер и сложный вычислительный комплекс.

Конструкция ракеты Бастион имеет стандартные аэродинамические свойства, складные крылья и оперение. Высокая маневренность дает возможность уклоняться от противовоздушных средств противника. Воздухозаборник находится в носовой части. В случае подводного использования, он закрыт носовым обтекателем, который отстреливается при выходе из воды.

Структурная схема ракеты

Возможен и залповый пуск ракет по группе кораблей. При этом автоматически производится выбор целей, не допуская дублирования, и попадания двумя ракетами в один корабль. В бортовой операционной системе заложены образы всех основных боевых кораблей и порядки их построения.

Проведя анализ, ракетная группа может определить, какой вид тактического соединения она атакует, — при этом самостоятельно составляет план атаки, и распределяет цели между собой.

Ракета при транспортировке находится в специальном контейнере, в инертном газе. Технический контроль возможно производить дистанционно, не извлекая боевую часть из контейнера.

Транспортировочный контейнер

Достоинства ракеты

• полная автономность применения;
• большая загоризонтная дальность применения;
• высокая скорость и малая высота при подлете к цели;
• самостоятельный выбор нескольких траекторий полета;
• высокая помехоустойчивость;
• низкая радиолокационная заметность;
• универсальность применения на различных носителях;
• высокая маневренность;
• возможность залпового пуска по разным целям.

Двигатель ракеты 3М55 «Оникс» / «Яхонт» на выставке

Перечень стран, имеющих «Ониксы» и «Яхонты»

Страна	Базирование, количество
Яхонт	Оникс
Россия	Ракетные корабли – 4 Подводная лодка – 1 Ракетные крейсера – количество неизвестно Комплексы «Бастион» — количество неизвестно
Вьетнам		Комплексы «Бастион» — 2 (2010)
Сирия		Комплексы «Бастион» — 2 (2011)
Индия		Эсминец — 1х4 Фрегат – 2 шт., 2х8 Миноносец – 4х4 Авианесущие – 9 Комплекс «Бастион» — 1
Индонезия		Фрегаты – 2 шт., количество неизвестно
Ливан (Хезболла)		Предположительно, 12 шт.

Впервые боевое применение основного оружия Бастиона, ракеты «Оникс», было произведено в Сирии по складам группировки ИГИЛ.

Описание ракеты

В оснащение комплекса «Бастион» входит ракета «Оникс», разработанная для уничтожения вражеских надводных объектов одиночными залпами или массированным огнем при масштабных радиоэлектронных помехах и огневом противостоянии противника. Предельный диапазон дальности — триста километров.

За основу разработки ракеты был принят классический вариант конструкции, предполагающий крестообразные очертания поверхности корпуса, обеспечивающие высокие аэродинамические качества. Компоновка выполнена с размещением самонаводящейся головки, основной аппаратуры управляющей схемы и боевой части по центру воздухозаборника.

Ракета выполнена длиной 8,2 метра и весит три тонны. Применение воздушно-реактивного двигателя прямоточного типа с первичным ускорителем на твердом топливе обеспечивает разгон «Оникса» до семисот пятидесяти метров в секунду. В качестве жидкого топлива используется керосин.

Если боезаряд запускается из-под воды, воздухозаборник, закрывается обтекателем, отстреливающимся после выхода в атмосферу.

Работа ускорителя начинается непосредственно после того, как ракета покидает пусковую шахту. После его отработки дальнейший разгон осуществляется основным двигателем, с помощью которого набирается максимальная скорость. Доставка ракеты к месту расположения цели обеспечивается за счет инерциального средства навигации. После этого объект предварительно захватывается самонаводящейся головкой. В дальнейшем ракета перемещается на минимальной высоте (до пятнадцати метров), оставаясь недоступной для средств ПВО противника. В завершение снова запускается РЛС, сопровождая заданную цель.

Ракеты «Оникс» системы «Бастион» запускаются в одиночном или залповом режиме для поражения группы объектов. В этом случае ракеты перемещаются совместно, корректируя распределение целей и определяя наиболее успешный вариант поражения. Дополнительно ракеты оснащаются вычислительным комплексом, обеспечивающим эффективность атаки в условиях воздействия радиоэлектронных помех и средств ПВО.

«Оникс» отличается следующими характерными особенностями:

• способностью поражать цели, расположенные за пределами линии горизонта, благодаря высокой дальности полета;
• большой скоростью перемещения, максимально затрудняющей возможность противодействия со стороны противника;
• высоким интеллектом, с принципом «выстрелил — забыл»;
• вариативность доставки к объекту с изменением полетной траектории;
• малой высотой при приближении к цели;
• универсальностью использования на различных средствах доставки и запуска;
• высокой маневренностью и хорошими аэродинамическими свойствами;
• возможностью применения при групповых запусках одновременно по нескольким объектам.

Оникс производится в двух исполнениях:

• 3М55 — базовом, основном рабочем варианте;
• 3М55Э — продукция, идущая на экспорт.

Варианты различаются максимальной дальностью полета.

Из завода изделие выходит упакованным в особый контейнер для транспортировки и пуска, предполагающий произвести выстрел в любой момент. Возможна проверка и диагностирование оборудования без изъятия заряда из контейнера. Для запуска используется наклонная или вертикальная пусковая шахта.

История создания

Необходимость разработки берегового ракетного комплекса возникла еще в восьмидесятых годах минувшего века, поскольку используемые системы «Рубеж» и «Редут» эксплуатировались еще с шестидесятых, не отвечали требованиям современности.

• Над созданием нового образца оружия работало НПО Машиностроения. Перед конструкторами стояла задача создать универсальную ракетную установку, пригодную для использования надводными судами, подводными лодками, в качестве средств наземного базирования. Универсальность новой модели задумывалась со значительным превосходством американского аналога «Гарпун» — признанного эталона в данном классе.
• Первые испытания начались с 1985 года, проведением нескольких запусков. Двумя годами позже впервые был произведен пуск ракетного боезаряда, установленного на надводном корабле.
• Программа испытаний успешно завершилась к 2002 году. Продолжительный срок разработки и испытания данного вооружения не связан с виной конструкторов и производственников, а вызван кризисными процессами в стране с последовавшим распадом СССР.
• С 2010 года комплекс береговой обороны «Бастион» поступил на вооружение в российскую армию. Производством ракет занимается НПО «Стрела» из Оренбурга.

Продукция производится для вооружения Российской армии и экспортной продажи. На предприятиях организована эффективная система контроля, обеспечивающая соблюдение надлежащего качества выпускаемых изделий.

«Прикрывают все направления»

«Бал» получил широкое распространение в войсках береговой обороны ВМФ, куда он поставляется в комплекте с БРК «Бастион», вооружённым сверхзвуковой ракетой «Оникс» дальностью около 300 км. Этот боеприпас способен поражать цели в условиях сильного огневого и радиоэлектронного противодействия и считается на Западе одним из самых опасных видов российского оружия.

«Бал» и «Бастион» дополняют друг друга. «Бастион» предназначен для дальнего огневого поражения корабельных ударных и авианосных групп. При этом задача «Бала» — уничтожение кораблей, способных атаковать побережье с помощью ракет, артиллерии или десантно-высадочных средств. Он действует на менее отдалённых рубежах», — пояснил Мураховский.

Также по теме

Тульский «Марс»: что известно о новейшей российской разведывательной машине

В Туле на параде Победы был впервые продемонстрирован подвижный разведывательный пункт ПРП-5. В СМИ данное изделие именуется как…

Как отмечают эксперты, данные БРК входят в состав береговых частей всех оперативно-стратегических объединений ВМФ и Каспийской флотилии. В конце 2016 года «Бал» и «Бастион» были размещены на Южных Курилах.

Коротченко заявил, что поставка в войска «Бала» и «Бастиона» значительно повысила оборонительный потенциал Военно-морского флота. Также, по мнению эксперта, размещение БРК позволяет Москве «проецировать силу вдали от побережья».

Мураховский считает, что в последние годы Россия переживает интенсивное развитие системы береговой обороны. Сегодня «Бал» и «Бастион» прикрывают все направления, где, с точки зрения военных, существует угроза потенциальной агрессии или высадки десанта.

Как работают системы ракеты

Как только ракета производит захват цели, выключается радиолокационная станция, и происходит снижение траектории полета ракеты до предельно малых высот (5 – 10 метров), обеспечивая тем самым недосягаемость обнаружения средствами ПВО противника.

Следующий этап работы ракеты – это когда она уже выходит из-за радиогоризонта. РЛС ракеты снова включается, захватывая цель и сопровождая её до поражения. На этом сравнительно кратком участке полета ракета развивает сверхзвуковую скорость. В результате противник не успевает поставить помехи головке самонаведения ракеты или уничтожить ее орудиями ПВО небольшой дальности.

Так работает система наведения только одной ракеты.

Но наиболее интересна работа систем ракеты при выполнении залпового пуска нескольких ракет по группе кораблей.

Главным преимуществом российской разработки «Яхонт» можно смело назвать ее программу наведения на цель. Она избирательна и может работать в нескольких режимах:

1. Одна ракета — по одному кораблю.
2. Группа ракет против группы кораблей.

При наборе большой высоты для комплекса создаются условия для предварительного целераспределения, их классификации и выбора, параллельно происходит поиск и определение ложных целей.

Как раз залповый пуск дает возможность раскрыть те конструкторские задачи, которые ставились перед ракетой «Яхонт»

Запущенные ракеты сами могут распределить и классифицировать цели по важности поражения! Ракеты сами выберут план атаки и тактику ее проведения

Что примечательно: «Бастион» — ракетный комплекс, дальность поражения цели которого позволяет держать под контролем более 600 км побережья от десантных операций противника.

Электронная начинка ракеты в состоянии выбрать меры по блокировке систем противодействия противника и приемы уклонения от попадания средствами ПВО противников.

Примечательно то, что при массовом пуске ракет, как только происходит поражение главной цели, остальные ракеты мгновенно перераспределяют оставшиеся корабли противника, исключив тем самым даже малейшую возможность попадания в одну цель двумя ракетами.

ТТХ берегового ракетного комплекса «Бастион»

Береговой ракетный комплекс «Бастион» отличается следующими техническими характеристиками:

• предельным количеством ракет в боекомплекте — 24;
• минимальным временным промежутком между выстрелами — 2,5 с;
• временем возврата в боеготовное состояние из транспортного — до 5 минут;
• периодом автономности — в течение суток;
• продолжительностью автономности при поддержке машиной обеспечения — до 30-ти суток;
• защищаемой длиной береговой линии — до 600 км;
• предельным удалением от побережья — до 200 км;
• продолжительностью эксплуатации — 10 лет;
• скоростью транспортировки — до 80 км/ч;
• предельной дальностью марша — до 1000 км.

Продолжительность автономности установки зависит от наличного запаса топлива. При использовании передвижной дозаправки, время боевого дежурства системы существенно возрастает.

Подвижная пусковая установка, снаряженная двумя ракетными контейнерами, включая заправленные топливные баки и экипаж, весит сорок одну тонну.

Экипаж системы ПРК «Бастион» включает командира установки, пускового оператора и водителя. Перед запуском контейнеры приводятся в вертикальное положение. Залповая стрельба с одной установки предполагает максимальную продолжительность интервала от двух до пяти секунд.

Характеристики приведены для подвижного варианта системы «Бастион». Параметры стационарного исполнения аналогичны, за исключением отсутствия времени на развертывание в состояние боеготовности, поскольку данная техника, находящаяся на дежурстве может быть задействована в любой момент.

На многочисленных фото и видео в интернете представлены комплексы «Бастион» во время проведения парадов и в процессе ведения огня.

Комплектация комплекса береговой охраны

Подвижная модель комплекса береговой охраны «Бастион» комплектуется:

• четырьмя самоходными пусковыми установками на базе МЗКТ-7930;
• ракетами «Оникс» (или «Яхонт» — в экспортном исполнении);
• машиной боевого управления;
• оснащением, обеспечивающим инженерно-техническую поддержку комплекса, с местом расположения командного пункта;
• автоматической системой боевого управления;
• четырьмя транспортно-заряжающими машинами;
• системой технического обеспечения;
• машиной организации боевого дежурства;
• вертолетом, используемым для поиска целей;
• системой для учебных тренировок;
• самопередвижной станцией по обнаружению целей на воде и в воздухе.

В состав погрузочной машины входит подъемная установка с грузоподъемностью 5,9 тонн для перемещения ракетных контейнеров.

Комплект стационарной модификации предусматривает наличие:

• шахтных подземных установок в защищенном исполнении;
• управляющего блока;
• стационарного защищенного пункта управления;
• оборудования средств связи КП с боевыми системами;
• автоматизированной боевой системы;
• средств технической поддержки;
• передвижного командного пункта;
• тренировочных средств;
• вертолетом с системой целеуказания.

Стационарный комплекс дежурит в режиме постоянной боевой готовности.

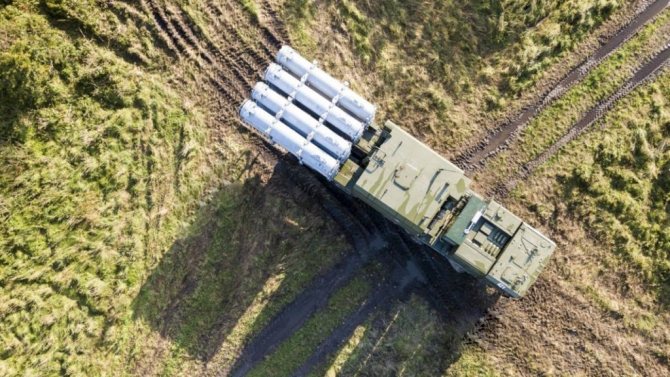

БРК «Бастион» с крылатой ракетой «Оникс»
