Положительные и отрицательные качества модели

Характеристика КамАЗ модель 55111 позволяет отметить некоторые его преимущества среди которых:

возможность использования в городской среде на узких улицах;
высокие показатели маневренности и проходимости;
не очень большой радиус поворота;
неплохое соотношение стоимости и качества;
наличие защитного навеса;
подогрев платформы;
невысокая стоимость ремонта и обслуживания;
простота и легкость ухода.

Следует отметить некоторые недостатки КамАЗа 55111, среди которых:

отсутствие выпуска;
некоторое несовершенство в сравнении с новыми транспортными средствами;
небольшая вместительность кузова — 6,6 квадратных метров;
пневматические колеса с камерами;
не очень хорошие эргономические характеристики.

Характеристики КамАЗ этой модели имеет ряд некоторых особенности, на которые следует обратить внимание при выборе специализированного автомобиля для перевозки грузов

Описание конструкции

Камаз-55111: технические характеристики

Грузовой автомобиль 5511 выполнен по классической схеме самосвальных грузовиков. Кузов ковшового типа с помощью гидропривода откидывается до угла в 60°, где срабатывает ограничительный клапан, предохраняя грузовик от возможного опрокидывания. Полное поднятие/опускание занимает менее 20 секунд. Расширение задней части кузова увеличило вместимость. Полная допустимая максимальная масса выросла до 10 000 кг.

Кабину водителя прикрывает козырек. Спального места не предусмотрено — машина планируется для использования только в дневное время. Мотор по стандарту находится под кабиной. Для доступа к нему кабина имеет возможность откидывания вперед.

По европейским стандартам ширина транспортного средства не должна превышать 2,5 м. Габариты самосвала отвечают предъявляемым требованиям:

длина — 7100 мм;
ширина — 2500 мм;
высота — 2700 мм с козырьком.

Снаряженный вес самосвала — 9250 кг, полный — 17400 кг.

Автомобили КАМАЗ специального назначения

Принцип работы двигателя автомобиля камаз

Шасси КАМАЗ имеет широкую область применения, они предназначены для транспортировки автопоездов, платформы оборудованы для установки кранового оборудования, вахтовых будок и т.п. Практически все шасси представлены на основе базовых моделей.

Платформы могут использоваться в качестве:

лесовозов;
цистерн для горюче-смазочных материалов, жидких химических сред;
цементо- и бетоновозов;
лесовозов;
площадок для перевозки взрывчатых веществ;
контейнеровозов.

Такая широкая специализация сделала автомобиль незаменимым в различных отраслях народного хозяйства. Он качественно трудится там, где другая техника может дать сбой или попросту не справится с поставленной задачей. В сельском хозяйстве КАМАЗы перевозят минеральные удобрения, собранный урожай, доставляют сельскохозяйственную технику. В строительстве автомобиль используется для транспортировки сборных железобетонных и металлических сварных конструкций, строительных материалов (сухих смесей и готовых растворов); смонтированное на базе платформы подъемно-транспортное оборудование «переквалифицирует» грузовую технику в подъемно-транспортный механизм. При разработке месторождений и проведении топографо-геодезических работ, на шасси монтируется буровое оборудование. Военные перевозят на КАМАЗах боевую технику, ракетные комплексы; на учениях КАМАЗы используются в качестве бытовок и кухонных блоков, в помещении которых можно приготовить обед сразу на несколько десятков человек; используются машины и для расчистки снежных заносов. Дорожные работы так же не обходятся без надежных «железных» помощников, они доставляют строительные материалы для проведения дорожных работ. Геологи берут в «попутчики» КАМАЗ, потому что в условиях тайги, где есть болотистые и непроходимые участки преодолеть их под силу только такому автомобилю. В зависимости от сферы применения, грузоподъемности и наличия дополнительного оборудования, все модели автомобильной техники будут иметь разный вес. Но вне зависимости от массы, техника под маркой «КАМАЗ» остается надежным и долговременным партнером.

Универсальный грузовой автомобиль КамАЗ 5410, который выполняет свои основные функции, как нельзя хорошо.

В статье приводятся технические характеристики, которые относятся к этому автомобилю — традиционному седельному тягачу с базовой компоновкой шесть на четыре. Есть данные о расходе топлива и другие показатели.

Материал наполнен фото и — видеоматериалы. Указаны цены на грузовик. В конце статьи приведены независимые выводы.

Тактико-техническая характеристика МЦ 21 12 (ТТХ)

Камаз показал первое официальное фото исполинского самосвала 10×6

Технические показатели самосвала Камаз-5511

Автомобиль-самосвал Камаз-5511 грузоподъемностью 10 тонн был одним из первых автосамосвалов Камского автозавода.

За несколько десятков лет эта модель была значительно модернизирована, благодаря чему автомобиль устойчиво сохраняет высокий спрос на рынке трехосных самосвалов.

В результате модернизации грузоподъемность самосвала Камаз-5511 возросла с 10 до 13 тонн.

Самосвал оснащен двигателем мощностью 240 л.с., имеет сварную цельнометаллическую платформу с системой подогрева, опрокидывающуюся назад. Подъемно-опрокидывающееся устройство управляется дистанционно.

Автомобили-самосвалы большой грузоподъемности на шасси Камаз-5511 с колесной формулой 6X4 начали выпускать в России с 1977 г.

Грузоподъемность автомобиля 10 000 кг, полная масса 19 150 кг. На автомобиле установлен восьмицилиндровый V-образный дизельный двигатель Камаз-740 рабочим объемом 10 850 см3.

Номинальная мощность 154,4 кВт (210 л. е.). Сцепление самосвала Камаз-5511 двухдисковое с гидроприводом выключения и пневматическим усилителем.

Коробка передач механическая десятиступенчатая. Подвески рессорные, передняя зависимая, задняя балансирная.

Рабочая тормозная система с барабанными тормозами и раздельным пневматическим приводом на колеса передней оси и отдельно — на средний и задний мосты.

Объем кузова 7,2 м3. Время опрокидывания кузова — 19 с. Максимальная скорость — 80 км/ч. Контрольный расход топлива при скорости 60 км/ч — 27 л. на 100 км.

Технические характеристики автомобилей-самосвалов Камаз-5511

Весовые параметры и нагрузки

Снаряженная масса, кг — 9050

— нагрузка на передний мост, кг — 3850- нагрузка на заднюю тележку, кг — 5200

Грузоподъемность, кг — 13000

Полная масса, кг — 22200

— нагрузка на переднюю ось, кг — 5500- нагрузка на заднюю тележку, кг — 16700

Двигатель Камаз-5511

Модель — 740.11-240

Тип — дизельный с турбонаддувом

Номинальная мощность, брутто, кВт (л.с.) — 176 (240) при частоте вращения коленчатого вала, об/мин — 2200

Максимальный крутящий момент, Нм (кгсм) — 834 (85) при частоте вращения коленвала, об/мин — 1200-1600

Расположение и число цилиндров — V-образное,8

Рабочий объем, л — 10,85

Диаметр цилиндра и ход поршня, мм — 120/120

Степень сжатия — 16

Система питания — Вместимость топливных баков, л — 350

Электрооборудование Камаз-5511

Напряжение, В — 24

Аккумуляторы, В/Ачас — 2х12/190

Генератор, В/Вт — 28/1000

Сцепление Камаз-5511

Тип — фрикционное, сухое, двухдисковое

Привод — гидравлический с пневмоусилителем

Диаметр накладок, мм — 350

Коробка передач Камаз-5511

Тип — механическая, десятиступенчатая

Управление — механическое, дистанционное

Главная передача — Передаточное отношение — 5,43

Тормоза

Привод — пневматический

Диаметр барабана, мм — 400

Ширина тормозных накладок, мм — 140

Суммарная площадь тормозных накладок, кв.см — 6300

Колеса и шины Камаз-5511

Тип колес — дисковые

Тип шин — пневматические, камерные

Размер обода — 7,0-20 (178-508)

Размер шин — 10.00 R20 (280 R508)

Кабина

Тип — передняя, расположенная над двигателем, 3-х местная

Исполнение — без спального места

Характеристика самосвала Камаз-5511 с полной массой 22200 кг

Максимальная скорость, не менее, км/ч — 90

Угол преодолеваемого подъема, не менее, град — 25

Наружный габаритный радиус поворота, м — 9

_________________________________________________________________________________________

Наладка боя пистолета

Если кучность стрельбы составляет четыре пробоины (или три, если всего одна из них отклонилась от остальных), и эти пробоины не выходят за пределы круга диаметром до 15 см. Пробоина считается нормальной если бой образует площадь размером более 150 мм и удален от средины попадания остальных, наиболее кучно образовавшихся пробоин на некоторые расстояния, которые превышают диаметр круга рассеивания, а также если пробоины вовсе нет на мишени, но параметры трех пробоин являются допустимыми, а центр площади рассеивания находится на средней линии попадания трех отверстий.

Если данная точка отклоняется на 75 мм и более, то оружие следует передать оружейному мастеру либо в ремонтный цех для произведения необходимых операций: передвижения или замены целика из укомплектованного ремкомплекта запчастей и принадлежностей. Приведение ПЯ к нормальному бою можно считать оконченным, когда оно подтверждает заданные характеристики как в отношении кучности, так и в отношении точности стрельбы.

По окончанию приведения оружия к нормальному бою следует закрепить целик, и набить новую метку вместо старой.

Масса КамАЗа

Параметры измерения

Масса снаряженная, это собственно вес автомобиля плюс вес топлива в баках (полная заправка), вес рабочих жидкостей (ОЖ, масла и так далее в полном расчетном объеме), комплектных инструментов и непременного оборудования, то есть, фактически, это готовый к работе КамАЗ без сторонней нагрузки. Есть один небольшой нюанс – по разным стандартам полезной нагрузкой обязательно считаются пассажиры и возможный перевозимый груз, а вот водитель может считаться частью «обязательного оборудования».

В принципе, такой подсчет оправдан, ведь без водителя автомобиль ездить не должен и, например, в ЕС существует норма, которую условно можно назвать «+75кг» — именно столько по подсчетам европейцев должен весить водитель. В российских нормативах при подсчете снаряженной массы учитывается также запасное колесо, но лишь 90 (не меньше) процентов горючки.

Если же добавить ко всему перечисленному вес возможных пассажиров и допустимый вес груза, то мы получим массу полную, иначе – максимальную разрешенную производителем. При этом, для автопоезда КамАЗ данное «числозначение», это сумма полных масс всех «участников» — автотягача плюс прицеп (полуприцеп). А еще есть допустимые массы для каждой оси, разрешенные нагрузки на седло тягача, максимум веса-нагрузки для буксирных устройств и другие подобные нормы.

Знать эти цифры нужно не только для того, чтобы эксплуатировать ТС в оптимальном режиме, тем самым, обеспечивая его долговечность. Многие из параметров учитываются дорожными службами и полицией при введении ограничений на проезд по дорогам и конструкциям, и проигнорировав знак можно попасть во весьма неприятную ситуацию.

Существует и масса, которая к весу не имеет вообще никакого отношения. Речь идет о понятии «минусового контакта», когда «-» АКБ подключается на корпус автомобиля. Подобное решение позволяет обеспечить нормальную электрическую цепь при минимизации необходимых проводов и гарантировать заземление электрооборудования. Необходимой деталью электрооборудования в такой компоновке является выключатель массы КамАЗ – кнопка, позволяющая моментально разорвать электроцепь в случае аварийной ситуации. Кстати, такой выключатель, если его хорошо замаскировать, становиться неплохим элементом защиты от угонщиков.

Основные характеристики

Этот среднетоннажник, сделанный, как «ответ МАЗу» и позиционирующийся как конкурент «Зубренку» (МАЗ-4370) имеет следующие теххарактеристики:

— снаряженная – 5850 кг;
— грузоподъемность – 5500;
— полная допустимая – 11500.

БЕЗ РАЗНИЦЫ В ВЕСОВОЙ КАТЕГОРИИ

Конечно, нагрузки на 4308-го и 65801-го кардинально разные, но это не значит, что первый будет ломаться чаще, потому что там автозапчасти используются попроще. У каждой спецификации свои параметры-требования, и об этом нужно помнить при подборе запчастей в случае износа или выхода из строя штатных. Хоть на «карьерник», а хоть на сверхмалую малолитражку комплектующие должны отвечать установленным автоизготовителем стандартам.

Конкретные весовые нормативы по каждой модели КамАЗ вы можете найти на сайте нашей компании «СпецМаш» и, конечно же, у нас можно купить любые запчасти для камских авто, в том числе и качественные элементы электрооборудования. Все товары сертифицированы, прошли официальную проверку и одобрены к применению автопроизводителем. При этом цены на нашу продукцию должны порадовать всех заинтересованных в покупке качественных автокомплектующих.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Посмотреть ассортимент можно на нашем сайте, там же есть форма для автоматического оформления заказа. Также оформить заявку и уточнить необходимую информацию можно по телефону и через электронную почту. Работаем с безналом и наличными, предоставляем отсрочки на оплату (условия уточняйте), при постоянном сотрудничестве и оптовых покупках скидки. Можем организовать пересылку в любой регион России, доставка примерно в сотню населенных пунктов бесплатная.

Конструкция автомобиля КамАЗ-5320

Общая компоновка КамАЗ-5320 характерна для грузовых автомобилей того времени. Трёхместная кабина автомобиля располагается над двигателем и при помощи торсионного механизма откидывается вперёд, открывая доступ к двигателю. Двигатель, сцепление и коробка передач образуют единый силовой агрегат, установленный на передних, задних и поддерживающей опорах.

Силовые агрегаты и трансмиссия

На КамАЗ-5320 устанавливались четырёхтактные V-образные восьмицилиндровые дизели разработки Ярославского Моторного Завода 10,85 л, мощностью 210 или 180 л. с., при максимальном числе оборотов 2600 в минуту. На дизелях для первых КамАЗов применены конструктивные решения, которые на тот момент были новы для отечественного автомобилестроения или ещё не находили широкого применения, например, азотированный коленчатый вал или полнопоточная система фильтрации масла с центрифугой. Автоматический контроль за правильностью работы системы охлаждения осуществляют гидромуфта в приводе вентилятора и два термостата. Система охлаждения сделана закрытой и рассчитана на постоянное использование охлаждающей жидкости «Тосол». Введена система очистки воздуха с фильтром сухого типа и автоматическим отсосом пыли из фильтра посредством эжектора, действующего за счёт энергии отработавших газов. Среди других новшеств можно отметить коллоидно-графитовое покрытие юбок поршней, съёмные металло-керамические направляющие втулки для клапанов, молибденовое покрытие нижнего поршневого кольца, активно-реактивный глушитель шума выпуска. В силовых агрегатах КамАЗ-5320 использованы двухдисковые сцепления. В гидравлическом приводе механизма управления сцеплением имеется пневмо-усилитель, облегчающий пользование педалью. Особенность трансмиссии тягача КамАЗ — делитель (мультипликатор) — дополнительная двухступенчатая коробка передач, установленная после сцепления перед основной коробкой. Одна передача делителя сделана прямой, а вторая — повышающей. Собственно коробка передач — пятиступенчатая, синхронизированная на второй, третьей, четвёртой и пятой передачах. Управление коробкой — дистанционное, с механическим приводом. В делителе передачи переключаются посредством пневматического привода. Карданная передача — открытого типа, состоит из двух трубчатых валов. Карданные шарниры на игольчатых подшипниках с постоянным запасом смазки. Главная передача ведущих мостов сделана двойной: пара конических шестерён со спиральными зубьями и пара цилиндрических косозубых шестерён. В среднем мосте установлен блокируемый симметричный межосевой дифференциал.

Подвеска

Рессоры передней подвески (полуэллиптические, со скользящими задними концами) работают совместно с гидравлическими телескопическими амортизаторами двойного действия. Задняя подвеска — балансирного типа. Её рессоры тоже полуэллиптические, со скользящими передними и задними концами. Листы рессор имеют Т-образное сечение.

Колёса и шины

Автомобиль оснащался бездисковыми колёсами со съёмными бортовыми и замочными кольцами. Шины — радиального типа, 12-слойные, размером 260—508Р (9,00-20), обычно — с универсальным рисунком протектора.

Тормоза

КамАЗ-5320 снабжён несколькими системами тормозов: рабочей, стояночной, вспомогательной и запасной. Тормозные механизмы всех колёс — барабанного типа, с двумя колодками. Привод рабочего тормоза — пневматический, двухконтурный, с раздельным действием для колёс передней оси и колёс задней тележки. На стоянке автомобиль удерживается тормозными механизмами колёс задней тележки, которые в этом случае приводятся в действие от пружинных энергоаккумуляторов. Механизмы вспомогательного тормоза установлены в приёмных трубах глушителя. Их действие основано на создании противодавления в системе выпуска газов посредством заслонок, перекрывающих проходные сечения. При аварийном отказе одной из основных систем автомобиль можно остановить запасным стояночным тормозом. Рабочими тормозами водитель управляет, нажимая на педаль, связанную рычагами и тягами с двухсекционным тормозным краном. Справа от сиденья водителя расположен кран с рукояткой стояночного тормоза. Запасная система включается вместе со стояночной, а вспомогательная — при помощи кнопочного включателя, расположенного на полу кабины под рулевой колонкой.

Прицепное устройство

В задней части рамы находится буксирное приспособление с двусторонней амортизацией. Оно рассчитано на постоянную работу с прицепом общим весом до 11,5 тонн.

Кузов и электросеть

Коробчатая платформа универсального грузовика характеризуется цельнометаллическим исполнением. Она имеет наклон в сторону переднего борта, и достаточный объем для размещения груза (6,6 кубометра).

Для защиты пространства между кабиной и кузовом предусмотрен специальный козырек. Также имеется система обогрева кузовного днища, которая не позволяет грузу смерзаться и прилипать.

Самосвальный механизм транспортного средства включает целый рад элементов, главными из которых являются:

масляный насос;
привод и бак для масла;
3-х ступенчатый гидроцилиндр;
коробка отбора мощности.
пневмопривод.

24-вольтовая система электропроводки грузовика простая и эффективная. Она запитана от двух аккумуляторов 6СТ190 и 3-фазного 800-ватного генератора.

Устройство

КамАЗ-55111 оборудован сварной платформой коробчатого типа. Специальные крепления и стяжки связывают раму автомобиля с системой стальных лонжеронов и поперечных балок. Для более надежной работы предусмотрена гидравлика, включающая коробку отбора мощности, пневмопривод, гидроцилиндр, бак, кран управления, масляный привод, пневматические клапаны, функционирующие на электричестве, клапаны ограничения и масляный насос. Запуск данного механизма осуществляется из водительской кабины.

Простые и легкие колеса грузовика выпускаются на предприятии ЗИЛ. Самосвал имеет рессорную подвеску.

Сколько весит камаз?

КАМАЗ – известные во всем мире грузовые автомобили, которые поставляются во многие страны. Свою популярность они получили благодаря хорошим техническим и эксплуатационным характеристикам и прежде всего надежности, неприхотливости и большому количеству разновидностей. Рассмотрим, сколько весит КАМАЗ и отдельные его части.

Почему важен вес КАМАЗа

На самом деле вес транспортного средства очень важен, особенно если это касается такого грузовика, как КАМАЗ. Масса транспортного средства считается одной из основных его характеристик. Именно поэтому этот показатель всегда указывают в технических характеристиках машины. От него зависит, сколько топлива будет потреблять данное транспортное средство. И чем больше вес КАМАЗа, тем больше топлива ему необходимо.

Модели КАМАЗов и их вес

В модельном ряду КАМАЗов находится около 100 автомобилей. Для того чтобы разобраться в таком количестве, их объединили в классы. На сегодня КАМАЗы бывают:

бортовые;
шасси;
самосвалы;
седельные тягачи.

На каждом транспортном средстве имеется специальный индекс (ТС), по которому можно определить его грузоподъемность и область использования. Первая цифра обозначает полный вес. Например, если указана цифра 6, значит грузоподъемность КАМАЗа может составлять от 20 до 40 тонн. Если вторая цифра 5, это означает, что данный вид принадлежит к классу самосвалов. Бортовые КАМАЗы обозначаются цифрой 3. В настоящее время выпускают порядка 20 моделей бортовых КАМАЗов. Например, полная масса модели 4308 равна 11,5 тысяч кг, а его грузоподъемность составляет 5,5 тонн. Полностью укомплектованный КАМАЗ имеет достаточно внушительный вес. Один только двигатель может весить порядка 900 кг, кузов от 1700 кг, кабина от 250 до 725 кг, а шина от 107 до 115 кг.

Возможно, вам будет интересна статья Как собирают автомобили.

Глава 6. Заключительные положения

Модификации самосвала КамАЗ-55111

За годы выпуска, кроме базовой модели самосвала, было налажено производство нескольких специализированных модификаций КамАЗ-55111, а именно:

КамАЗ-55111-016-02 – самосвал, предназначенный для работы с прицепом, в составе автопоезда. Оборудован буксирным прибором и гидравлическими выводами, которые обеспечивают подъём грузовой платформы прицепа;

КамАЗ-55111-018-02 – грузовик с усиленной коробкой передач, 240-сильным дизелем, увеличенным топливным баком на 350 литров и обогревом самосвальной платформы выхлопными газами;
КамАЗ-55111-018-13 – самосвал с форсированным до 260 лошадиных сил двигателем, системой блокировки межколесного дифференциала и усиленной системой сцепления;
КамАЗ-55111-040-02 – грузовик с увеличенной до 8-ми кубометров цельнометаллической самосвальной платформой

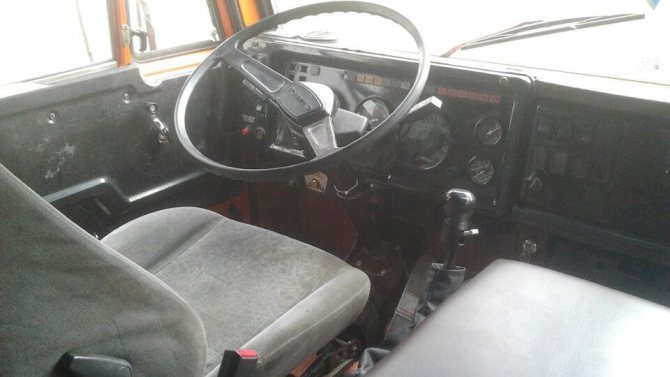

Салон кабины

Данная модель обладает подрессоренной кабиной, которая закрепляется на раме. Кабина КамАЗ 5511 рассчитывалась на пару человек. Ее можно откидывать вперед при помощи торсионного устройства, что весьма удобно, дабы производить уход и техническое обслуживание за силовым агрегатом. Стекла триплексного типа можно опускать и подымать, а форточки поворачивать.

Пол вместе со стеной покрыли шумовым и теплоизоляционным материалом. Не забыли обеспечить кабину отоплением и вентиляцией. Кабина позже смогла получить небольшие перемены, например, стояло 3-х слойное стекло с дополнительной защитой от повреждения.

Также улучшили сидение водителя, что позволило настраивать его, учитывая рост и вес каждого отдельного водителя. Кабина также получила высокую крышу. Автомобиль был предназначен для пригородных перевозок, поэтому не имел спальное место.

Группа ВКонтакте

Рапира – привет из прошлого

Пистолет-пулемет Шпагина ППШ-41

Видео

В основе грузовика – прочная трехосная конструкция с колесной формулой 6х4. Такая схема проверена временем и не вызывает особых проблем. Скорее наоборот, компоновка 6х4 придет грузовику впечатляющие тяговые возможности на любом дорожном покрытии, включая тяжелое бездорожье. Более того, автомобиль способен передвигаться по плохим дорогам даже в перегруженном состоянии – этим как раз можно подтвердить высокий потенциал шасси КамАЗ-5511. Проходимость и универсальность – вот что не хватало восстановительному периоду в СССР в 1970-ых годах.

На самом деле КамАЗ-5511 нельзя считать полностью новым автомобилем, ведь в машине использованы технические узлы и агрегаты от более старых советских моделей. Зато это значительно удешевило конструкцию, и позволило запустить массовое производство модели в короткие сроки. И все же, не может не радовать тот факт, что большая часть деталей в самосвале – абсолютно новые и невиданные по тем временам. Например, из свежих технических решений, воплощенных в КамАЗ-5511, можно отметить передние фары с ассиметричным освещением. Такое освещение формирует более точный световой пучок, и позволяет осветить больше дорожного пространства. Вместе с этим, такие фары практически не ослепляют других участников движения.

Примечательно, что в 1979 году с конвейера сошел 10-тысячный грузовик КамАЗ-5511. Через год было освоено производство обновленной модификации под названием 55102. При этом модель 5511 была по-прежнему в строю, и ее производство с каждым месяцем только увеличивалось в связи со «строительными» потребностями большой страны.

Со временем грузовик получил массу модификаций и дополнительного оборудования, среди которого можно выделить аварийную сигнализацию

При ее активации включался мигающий режим и срабатывали все поворотники, что очень полезно и привлекает внимание аварийной остановки. Кроме того, стоит отметить улучшения, произошедшие в кабине

Сама кабина за все годы производства оставалась цельнометаллической и двухместной, но при этом постоянно дополнялась различными опциями. Например, разработчики установили трехслойное защитное стекло, обладающее высокой прочностью и стойкостью к повреждениям и внешним воздействиям. К тому же, в салоне было установлено улучшенное водительское сиденье с функциями регулировки с учетом роста и массы водителя.

Видео

Технические характеристики

Все технические характеристики автомобиля представлены в таблице 1. Таблица 1 — Технические характеристики КамАЗ 55111

Общие данные
Производитель	КамАЗ
Год производства	1987-2012
Тип кузова	Самосвал
Платформа	Разгрузка задняя, обогрев выхлопными трубами
Колесная формула	6х4
Габариты
Длина	6685 мм
Ширина	2500 мм
Весовые параметры и нагрузки
Снаряжённая масса а/м, кг Грузоподъёмность а/м, кг Полная масса, кг	9050 13000 22400
Двигатель
Модель	КамАЗ-740.51-240 (Евро-2)
Тип	Дизельный с турбонаддувом
Мощность кВт (л.с.)	176(240)
Расположение и число цилиндров	V-образное, 8
Рабочий объём, л	10,85
Коробка передач
Тип	Механическая
Без делителя	5 ступеней передач
С делителем	10 ступеней передач
Кабина
Тип	Расположенная над двигателем, с высокой крышей
Исполнение	Без спального места
Колёса и шины
Тип колёс	Дисковые
Тип шин	Пневматические, камерные
Размер шин	10.00 R20 (280 R508)11.00 R20 (300 R508)
Самосвальная платформа
Объём платформы, м. куб	6,6
Угол подъёма платформы, град	60
Направление разгрузки	Назад
Общие характеристики
Максимальная скорость, не менее км/ч	90
Угол преодол. подъёма, не менее, %	25
Радиус поворота, внешний габаритный, м	9
Гидроусилитель руля	Есть
Объем бака, л	250
Дополнительный бак, л	Может оснащаться, 350
Пробег без дозаправки, км	800

Всего выпущено четыре варианта автомобиля № 55111:

55111-015-15;
55111-016-15;
55111-017-15;
55111-018-15.

Все модификации с одинаковым силовым дизельным агрегатом. Двигатель агрегируют с МКПП: 152 с передаточным числом 5,43 на 1 и 16 серии. На 18 модификации передаточное число составляет 5,94. Длина шасси и тип шин одинаковый. Вес каждой машины составлял 9050 кг. Топливные баки рассчитаны на 250 литров солярки.

Кузов

Сварная платформа ковшового типа, цельнометаллическая. Наклон направлен на передний борт. Козырёк закрывает свободное пространство между кузовом и кабиной.

Днище обогревается за счёт отработанных газов, что не даёт сыпучим грузам примерзать к его основанию.

Максимальный угол наклона кузова равен 60-ти градусам. Объем платформы 6,6 кубометров.

Система подъема кузова

Опрокидывание платформы выполняется с помощью гидравлики. На машине установлен для этих целей телескопический гидравлический цилиндр на три ступени. Агрегирует через привод коробкой отбора мощности.

Кабина

Дизайн кабины по сравнению с предыдущей моделью изменился. Она стала более просторной. Крышу кабины приподняли. Впереди установили фары прямоугольной формы. Кабина выполнена из металла с наклоном вперёд по ходу движения авто. Кабина рассчитана на 3-х человек.

Внутри кабины неплохая шумо и гидроизоляция. Вход-выход рассчитан на две стороны.

Двигатель

Дизельный агрегат с турбонаддувом. Развивает мощность 240 л.с. при 2200 об/мин. Максимальный крутящий момент 912 Нм достигается при 1100 об/мин. Двигатель V-образный 8 цилиндровый.

Детальнее о двигателе КамАЗа 55111 и его комплектующих можно посмотреть в руководстве по ремонту и техническому обслуживанию автомобилей КамАЗ начиная с 14 стр.

Коробка передач

КПП механическая на десять ступенек в двух вариациях:

Без делителя на 14,5 ступенек, значение раздаточного числа — 7,22. 5 МКПП.
С делителем на 15,5 ступеней. Раздаточное число — 6,53. 10 МКПП.

Расход дизельного топлива

Расход топлива КамАЗа 55111 самосвала — 30 литров на 100 км. Объём топливного бака КамАЗа 55111 вмещает 250 литров топлива и может преодолеть расстояние в 800 км без дозаправки. На специальных модификациях КамАЗах 55111 заправочные объёмы увеличены. Модели оснащаются баком на 350 литров солярки, что дает возможность увеличения прохождения большего расстояния без дополнительной заправки.

Тормоза

Схема тормозной системы КамАЗа 55111 — это симбиоз мелких деталей и компонентов.

Схема тормозов КамАЗа 55111 делится на основную и вспомогательную. Первая контролирует ситуацию во время движения. Вторая (стояночная) удерживает грузовик во время стоянки и остановки. В том числе под уклоном.

Рисунок 1 — Схема тормозного механизма

Пояснение к рисунку 1:

Ось колодки.
Суппорт.
Щиток.
Гайка оси.
Накладка осей колодок.
Чека оси колодки.
Колодка тормозная.
Пружина.
Накладка фрикционная.
Кронштейн разжимного кулака.
Ось ролика.
Кулак разжимной.
Ролик.
Рычаг регулировочный.

Детальнее о тормозной системе читайте в руководстве по эксплуатации КамАЗа 55111 в разделе «Тормозная система» стр. 188.

Схема электропроводки

К сожалению схема электропроводки КамАЗа 55111 не претерпела значительных изменений по сравнению с прежней моделью 5511.

Описание к электро схеме КамАЗа 55111 есть в разделе «Электрооборудование» инструкции по эксплуатации КамАЗа 55111 на стр. 213.

Появление полуторки

Первый грузовик сошел с конвейера 29 января 32-го года прошлого столетия только открывшегося Горьковского автомобильного завода. ГАЗ был лицензионной копией детища Генри Форда, Ford-AA, образца 1929 года. Изначально копии собирались из импортных деталей, что не позволяло увеличивать производственные мощности. В 1933 году Нижегородский завод переходит на сборку «полуторки» полностью на отечественных деталях.

Забавной деталью в изготовлении машины было то, что кабину до 34-го года делали из дерева и прессованного картона, позже они были заменены на металлические конструкции.
