Сведения об автомобиле

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время. История Газ 53 богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Военный билет

Правильное давление в шинах для грузовика

Существует понятие «правильное давление» для колесной техники грузового типа. Делиться оно на 3 основных типа:

1. Максимальное давление. Как правило, это значение равно тому, которое было указано самим производителем шины. Указывается оно обычно на боку шины. Но не советуется постоянно накачивать колеса до указанного предела или выше, так как это влияет на износостойкость и увеличивает опасность создания аварийной ситуации на дороге.
2. Оптимальное давление. Обычно на этот тип «правильного давления» ориентируются владельцы грузовых автомобилей. Значение оптимального давления обычно указывается в виде таблицы, на которой записано количество атмосфер, соответствующее массе перевозимого груза. Такой вариант считается наилучшим, но на практике придерживаться его достаточно сложно, так как колеса придется подкачивать очень часто. Каждая марка автомобиля имеет собственные стандарты, но в них, как правило, не учитываются особенности различных типов шин.
3. Рекомендуемое давление. Данное значение производитель грузовика указывает для каждого из колес. По умолчанию указанное давление рассчитывается при максимальной нагрузке на конкретную из осей машины. Если нагрузка значительно ниже максимально допустимой, нужно накачивать колесо ниже рекомендуемого показателя.

Описание

Вертолет «Ансат» производится на мощностях вертолетного завода в Казани, являющегося частью объединенного холдинга «Вертолеты России». Двухдвигательная машина, построенная по классической одновинтовой схеме с рулевым винтом, имеет ряд преимуществ перед аналогичными моделями. Воздушное судно получило цельнометаллический корпус, композиционные не силовые элементы и стеклопластиковые лопасти.

Пассажирская версия геликоптера имеет самую вместительную кабину в своем классе. Причем салон можно быстро трансформировать. Такая возможность важна при необходимости оперативно переоборудовать вертолет для выполнения специальных заданий.

Помимо грузо/пассажироперевозок «Ансат» можно использовать для наблюдений, поисково-спасательных, противопожарных работ. Последняя версия, которая получила дополнение к сертификату в мае 2020 года, оснащена санитарной кабиной.

Проверка технического состояния ДВС ЗМЗ 53

По некоторым показателям можно судить о техническом состоянии двигателя. Такими показателями являются:

• расход масла на 100 (1000) км пробега;
• значения величины давления масла на холостых и средних оборотах коленчатого вала;
• компрессия в цилиндрах ДВС.

Расход масла проверяют по уровню контрольным щупом на холодном незаведенном двигателе. Если расход превышает 0,4 л на 100 км, двигатель нуждается в ремонте. Но ремонтируют ДВС и при меньшем потреблении масла, особенно тогда, когда на моторе нет никаких подтеков.

Давление масла контролируется стрелочным показателем и контрольной лампой на щитке приборов. Порой датчики бывают неисправными. Точные показания можно получить с помощью контрольного манометра. Минимальное давление на холостых оборотах ДВС не должно быть меньше 0,5 кг/см², на средних оборотах этот показатель не должен опускаться ниже 1 кг/ см². При меньших значениях двигатель отправляют в ремонт.

Компрессию в цилиндрах ДВС замеряют компрессометром. Такую операцию необходимо проводить вдвоем. Компрессия замеряется при вывернутых свечах, полностью открытой дроссельной заслонке, на хорошем аккумуляторе и отключенной подачей питания на высоковольтные провода. Хорошей компрессией на ЗМЗ 53 считается показатель 7,5 кг/ см².

На фото ГАЗ-56 (1960 г.)

История началась в середине 50-х, когда иженеры Горьковского автомобильного начали работу над приемником ГАЗ-51. Готовилось унифицированное семейство, грузоподъемностью 1,5 т, 2,5 т, и 4 тонны. Назывались они соответственно ГАЗ-56, ГАЗ-52 и ГАЗ-53. Первый получил мотор от «Волги», мощности которого, как оказалось на испытаниях, не хватало. Второй представлял собой модернизированный ГАЗ-51 с почти-что тем же мотором, а третий должен был оснащаться бензиновым V8.

Первоначально наклон стойки лобового стекла был не такой, как на серийных образцах. В США бушевал аэростиль и советским дизайнерам хотелось не отставать от моды на панорамные лобовые стекла. Даже проспекты по прототипам выпускали, точно как в Америке. Сейчас такие встретить — большая удача. Мне пока не повезло.

Кроме того, перспективный ГАЗ-52 планировалось оснастить интересным мотором с форкамерно-факельным зажиганием и тремя клапанами на цилиндр. Через третий клапан подавалась богатая смесь к свече, а от-туда «факелом» поджигался заряд бедной смеси в цилиндрах. Сее сулило повышенную экономичность. Увы, конструкция получилась капризной и дальше опытных партий ГАЗ-52Ф дело не пошло.

Ребята из России создают крутой пикап из ГАЗ-53

Культура хот-роддинга стремительными темпами пробираются на территорию России. Особенно приятно наблюдать за проектами, владельцы которых не просто отдают автомобиль кому-то в руки со словами «хочу так!», а сами лично продумывают каждую деталь для того, чтобы получить максимально сбалансированный и качественный автомобиль.

Таким проектом можно считать этот ГАЗ-Ф153. Не подумайте, что я допустил ошибку в названии модели — это имя данному автомобилю присвоили те ребята, которые сейчас занимаются его постройкой. Думаю, каждый уже увидел, что кабина тут использована от ГАЗ-53, но список автомобилей, детали с которых были использованы при создании данного проекта, куда длиннее.

Мотор тут — SBC 305, состыкованный с коробкой 4L60, правда их пришлось полностью откапиталить. Особенно мне нравится то, что даже блок был выкрашен в новый цвет. Сверху на него установлен карбюратор Edelbrock — отличное решение для мотора, снятого с Chevrolet Caprice 1992 года.

Точно не знаю, с какого автомобиля тут позаимствована подвеска, но самой главной её деталью теперь являются пневмо-элементы. А вот кузов и всё остальное было смонтировано на раму от Chevrolet Malibu 1978 года! Остановить свой выбор на ней было решено благодаря тому, что она просто имелась в наличии.

Очень нравится наблюдать за тем, как проект эволюционирует, получая всё новые детали и различные мелочи. Уверен, что по окончанию постройки он станет одним из самых удачных пикапов подобного рода, которые мы можем наблюдать в нашей стране. А вы согласны со мной?

Создание мотора

Начало зарождения двигателя ГАЗ-53 было положено в 1959 году. В этот период стартовала работа по расчёту агрегата, который бы заменил ГАЗ-51. Последний на тот момент сильно устарел морально. К тому же клапана, размещённые снизу, не давали реализовать потенциал мотора, настройка и починка усложнялись конструкторскими недоработками. Чугун, из которого отливались несущие элементы, делал изделие неповоротливым, увеличивал вес. Предпосылки скорой смены конструкции очевидны и работа не терпела отлагательств. Накануне конструкторы моторного завода освоили метод отливки алюминия, тогда это считалось прорывом и позволило применить технологии на новом изделии.

Первым двигателем, установленным на машину ГАЗ-53, стал агрегат под маркировкой «511», случилось это в 1961 году. Впоследствии, на машину ставилась не одна экспериментальная модель мотора, однако агрегаты прижиться не смогли. Так, яркий пример «инженерной мысли», двигатель ГАЗ-53Ф с форкамерным зажиганием, другие модель: ГАЗ-53А (12). Создан ряд модификаций, не нашедший массового применения, однако популярный среди любителей делать тюнинг двигателя ГАЗ 53. Кроме того, встречаются моторы, использование которых выходит за рамки продукции «ГАЗ». Например, 53-й встречается на машинах: «УАЗ» и «Газель». Год 1993 стал финальным этапом для мотора, поскольку марка перестала выпускаться. Тем не менее на заводе работает цех, выпускающий запасные детали двигателям, не прекратившим эксплуатацию.

Примечания

1. ↑
2. ↑
3. ↑
4. ↑
5. ↑
6. ↑
7. ↑
8. Н. Красин. О поставках германского стрелкового оружия в Грузию // «Зарубежное военное обозрение», № 10 (739), 2008. стр.80

Кабина и платформа

Грузовые автомашины ГАЗ-53 оснащались кабиной с цельнометаллической конструкцией, оснащенной панорамным ветровым стеклом и двумя боковыми дверями. В кабине имелись два места, сидение водителя располагалось отдельно и регулировалось по расстоянию до педалей.

В штатное оснащение входил отопитель с электрическим вентилятором и очиститель лобового стекла с омывателем.

Для грузовиков 53-го семейства характерны три варианта оформления передней панели кабины:

• Ранний вариант ГАЗ-53Ф, с верхним расположением фар и установленными ниже подфарниками.
• С выпуском ГАЗ-53 стала применяться облицовка с оформлением решетки в виде трапеции (встречается название – «с улыбкой»). Фары сместились вниз, над ними расположены бесцветные подфарники.
• В начале 80-х годов в серию пошел вариант облицовки с прямоугольной формой решетки. Подфарники стали крупнее и получили двухцветные рассеиватели.

Платформа грузовиков имела полностью деревянную конструкцию, собранную на металлическом каркасе. Соединение частей каркаса выполнялось на заклепках. Основание имело поперечные брусья, которые служили опорой платформы. Ранние выпуски ГАЗ-53Ф не оснащались кронштейнами для надставных бортов.

История Газ 53

Ноябрь 7, 2008 – 12:01

Обзоры моделей   Для тех, кто старое помянет: ГАЗ-53 и ГАЗ-66

Много лет прошло с тех пор, когда с конвейера Горьковского автозавода сошел последний автомобиль ГАЗ-66 (июль 1999 года), и еще раньше прекратился серийный выпуск модификации ГАЗ-53 (январь 1993 года). Но представление о надежности, проходимости, незаменимости именно этих автомобилей в определенных сферах деятельности прочно укрепилось в сознании людей, особенно старшего и среднего поколений. Одни только названия «шишига» и «пятьдесят третий газон» настолько на слуху, что эти автомобили без преувеличения можно назвать легендой конца двадцатого века. Поэтому до сих пор в адрес нашей компании поступает множество заявок на приобретение именно этих автомобилей с указанием конкретной модификации: ГАЗ-66 и ГАЗ-53, что, в свою очередь, вдохновило нас на создание этой информационной статьи.

Время не стоит на месте, и Горьковский автозавод, идя в ногу со временем, давно поменял модельный ряд серийных грузовиков. Однако не стоит унывать — все изменения были направлены только в сторону повышения комфорта и улучшения технических характеристик, с сохранением таких важных показателей как проходимость, грузоподъемность и ремонтопригодность. И об этом будет сказано более подробно, но немного позже, а сейчас небольшой экскурс в историю.

ГАЗ-53 с чистой совестью можно назвать эдакой «рабочей лошадкой», много лет без устали тянувшей свою «лямку» на просторах всего Советского Союза. Этот автомобиль относится к семейству среднетоннажных грузовиков, и серийно выпускался под разными модификациями с 1961 по 1993 год. Соответственно, в зависимости от модификации, существовали различия по грузоподъемности (от 2, 5 до 4, 5 тонн), внешнему виду, колесной формуле и так далее. Неизменным было одно — автомобиль ГАЗ-53 был основным тружеником в любой сфере экономики. За примером далеко ходить не надо, достаточно вспомнить любимое «советское кино», где история простых человеческих судеб была неразрывно связана с трудом: стройотряды, колхозы, строительство дорог, и везде на переднем плане был легендарный «газон»…

Более подробно на: www.gazavtomir.ru

Описание двигателя ГАЗ-53

Прообразом силовой установки ГАЗ-53 стал двигатель ГАЗ-51, который доработали, установив дополнительные камеры, а так же увеличили мощь. Мотор получил остов, отлитый из сплава алюминия (АЛ-4). Характерно, что изделие стало первым в двигателестроении блоком, который изготовили, отливая материал под напором. Применяемая технология получилась удачной, деталь стала легче, сбросив 20кг и компактней на 45мм.

Тяговая установка ГАЗ-53, это двигатель, выполняющий четыре такта за цикл, с компоновкой «V». В развале остова камер изделия расположен распределительный вал, за активацию клапанов отвечают штанги. Объём двигателя ГАЗ 53 составляет 4,254 литра, чего хватает для образования импульса вращения на уровне 290 Нм при 2000-2500 мин-1. Поскольку значение мощи ограничено, то показатель не превышает 115 лошадей. Значение компрессии на уровне 6,7 единиц, даёт разрешение на эксплуатацию агрегата с использованием А-76 бензина.

Характерно, что за время выпуска ГАЗ 53 двигатель характеристики и параметры некоторых элементов не поменялись. Так, сечение камеры и ход вытеснителя просуществовали в одном габарите: 92 на 80мм соответственно.

Для активации агрегата используется принудительная подача горючего, выполняемая посредством топливной помпы, марки «Б9Д», устройство монтируется на поддоне мотора. Мотор работает, используя диафрагму, производительность изделия 140 литров жидкости в час. За степень чистоты горючего отвечает щелевой фильтрующий элемент, оборудованный отстойником. Перед карбюратором устанавливается сетчатый фильтр, отвечающий за тонкую очистку.

Для работы мотора, используют бак с горючим, объём которого 90 литров. Топливо поступает в устройство, образующее смесь жидкости с воздухом. Изначально использовался карбюратор марки «К126Б» с двумя камерами. В конструкцию изделия включены: устройство обогащения горючей смеси на полных нагрузках мотора (механического типа), ускорительная помпа, ограничитель оборотов (пневматика). Для очистки воздушных масс применяют масляный фильтрующий элемент инерционного типа, с двумя степенями очистки, материал фильтра – капрон.

Порядок работы 8 цилиндрового двигателя ГАЗ 53 – «15426378». Что бы предотвратить трение и износ в моторе, используют комбинированную смазку, подавая жидкость одновременно с напором и разбрызгивая. Смазывающая жидкость очищается центрифугой, напор поддерживается помпой, работающей за счёт шестерёнок, забирающих масло из поддона. Охлаждение смазки происходит в радиаторе, посредством воздуха. Место крепления изделия – передняя часть мотора, перед радиатором жидкостного охлаждения. Моторы ГАЗ-53 не зависимо от модификации укомплектовывались коробкой передач с четырьмя ступенями.

Connect With Us

Как правильно прикрепить кокарду на берет?

Мета

Общественные организации

ЗОНЫ ТЮРЬМЫ ЛАГЕРЯ

Применение

Статистические данные

Полезная информация

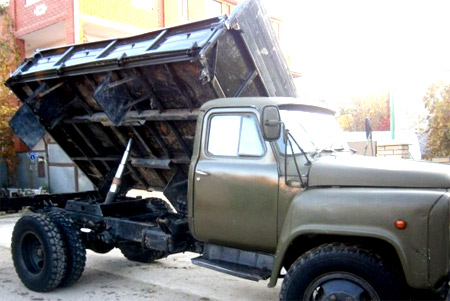

Самосвал ГАЗ-САЗ 53Б

Самосвал имеет укороченную раму на 300 мм, из-за этого запасное колесо перенесли под кузов сзади водителя. Обе подвески на рессорах, амортизаторы устанавливаются только на переднюю подвеску. На первых выпусках грузовиков края коренных листов загибались и образовывали «ухо» для крепления, и в этом месте крепились через втулку с помощью рессорных пальцев.

Бензиновый бак размещается под водителем, заливная горловина находится сразу за водительской дверью. Модификация производилась с 1966 по 1984 год, помимо Саранска автомобили с самосвальным оборудованием выпускались на Фрунзенском автосборочном заводе.

Самым известным грузовиком времен СССР считается ГАЗ-53, кроме того, по количеству выпуска он также превзошел своих собратьев. ГАЗ-53 можно отнести к грузовым авто со средней тоннажностью.

Грузовик ГАЗ-53 имеет задний привод, и на его базе выпускались различные модификации грузовиков, среди них были и самосвалы. ГАЗ 53 самосвалы имели следующую маркировку ГАЗ-САЗ 53Б. Самосвалы ГАЗ 53 выпускались с 1966 года по 1974 год.

Кабина

В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.

Двигатель

Как и все собраться 53 модели, ГАЗ 53 самосвал был оснащен карбюраторным двигателем, который мог работать как на природном газе, так и на бензине. Двигатель устанавливался V-образный с восемью цилиндрами. Расходовал двигатель 24 литра на 100 км., что не так уж и много для грузовиков того времени.

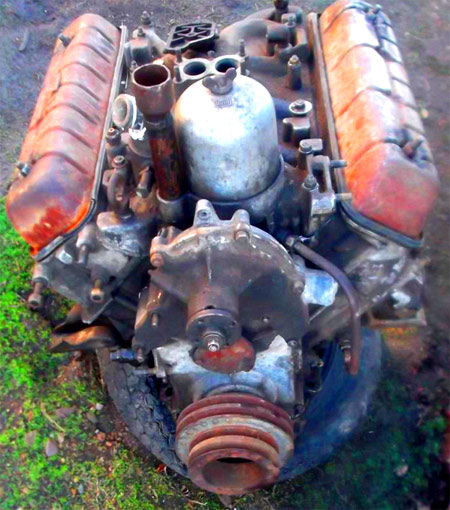

V образный двигатель для самосвала ГАЗ 53

Коробка передач

Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.

Хоть выпуск самосвала на базе ГАЗ 53 прекращен давно, эта модификация грузовика до сих пор еще на ходу, и поэтому достаточное количество людей интересуется его техническими характеристиками и советами по ремонту данного грузовика.

Характеристики шасси

На самосвале устанавливался 8-цилиндровый двигатель объемом 4,25 л, его блок цилиндров и головки блока были отлиты из алюминиевого сплава Al 4. Коробка передач 4-ступенчатая механическая, автомобиль имел задний привод колес.

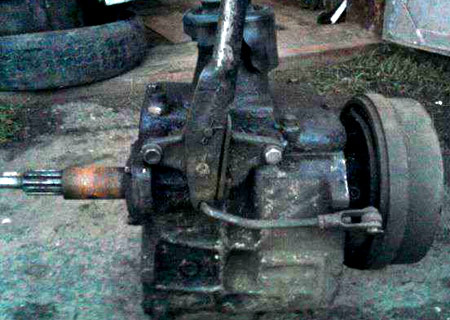

Коробка передач от самосвала

• Длина/ ширина/ высота по кабине – 6,4м/ 2,47м/ 2,2 м;
• Грузоподъемность – 3,5 тонны;
• Снаряженная масса – 3,75 тонны;
• Вес полностью груженого автомобиля – 7,4 тонны;
• Дорожный просвет (клиренс) – 0,265 м;
• Колесная база – 3,7 м;
• Расход топлива на 100 км при скорости 40 км/ч – 24 л;
• Размер резины – 8,25- 20 дюймов;
• Номинальная мощность ДВС – 115 л. с.;
• Тип двигателя – карбюраторный;
• Степень сжатия в цилиндрах двигателя – 7,6;
• Рулевое управление – рулевой механизм червячного типа, без усилителя руля;
• Число мест в кабине – два, включая водителя.

Самосвальное оборудование

Самосвал ГАЗ-САЗ 53Б освобождается от груза путем опрокидывания кузова. По направлению выгрузка может быть боковая или задняя. Кузов газ 53 самосвала металлический, грузоподъемность машины меньше, чем у бортовой версии.

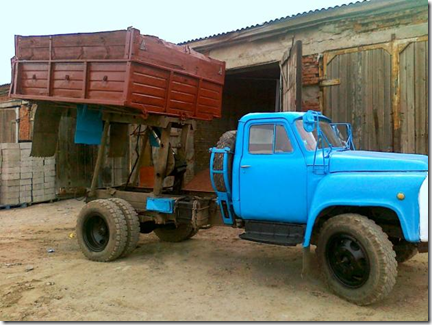

Опрокидывание кузова самосвала вбок

Привод кузова у самосвала гидравлический. Поднимающим устройством является гидроцилиндр, в гидросистеме используется жидкое масло, гидроцилиндр жестко связан с платформой. Наполнение цилиндра маслом через трубопроводы происходит за счет шестеренчатого насоса, насос в свою очередь приводится в действие коробкой отбора мощности. В зависимости от того, какая часть цилиндра заполняется маслом, происходит поднимание или опускание кузова. Подъемом и опусканием управляет кран, в нем находятся три клапана:

• Клапан опускания кузова;
• Предохранительный клапан;
• Обратный клапан.

Клапан опускания перепускает масло в масляный бак в то время, когда насос не работает, и происходит опускание платформы.

Чертеж устройства механизма самосвала ГАЗ 53

Гидроцилиндр устройства телескопический, в нем присутствуют три плунжера. В нижней части цилиндра (в днище) находится штуцер для заполнения полости маслом. В самом устройстве присутствуют три плунжера – по одному на телескопическую секцию гидроцилиндра. Установленные защитные кольца на плунжерах предохраняют трущиеся поверхности от попадания грязи и пыли.

Источник статьи: http://avtomobilgaz.ru/gruzovye/gaz-53/samosval-tehnicheskie-harakteristiki.html

Технические характеристики грузовика

Один из показателей ГАЗ 53 — вес машины, составляет всего 3,2 тонны. Его полная масса равняется 7,85 тонны. Таким образом, грузоподъемность транспортного средства на уровне 4,5 тонны. Но такие показатели касаются лишь модификации 53 12, для которой автомобили были рассчитаны лишь на 3 тонны груза.

Размеры модели 53 следующие:

Допустимая скорость транспортного средства составляет 90 километров в час. Но в реальности он может ехать гораздо быстрее, если масса груза не очень большая. Расход топлива автомобиля составляет 24 литра на 100 километров пути. Но чаще всего этот показатель поднимается из-за чрезмерных нагрузок и плохого ухода за машиной.

В качестве силового агрегата на автомобиле используется V- образный карбюраторный мотор с 8 цилиндрами. Его объем равен 4252 кубический сантиметрам. Для двигателя необходимо использовать 10 литров масла. Коробка передач имеет 4 передачи и 1 заднюю. Емкость топливного бака составляет 90 литров. Работает машина на бензине А-76.

Сведения об автомобиле

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время. История Газ 53 богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Литература

Дизельный двигатель Д-245

Горьковский автозавод ГАЗ 53 двигателем Минского производства Д-245 не комплектовал, но немало таких моторов владельцы грузовиков установили самостоятельно или воспользовались услугами фирм, которые специализированно занимаются установкой. Дизельный двигатель обладает более значительным ресурсом, чем ЗМЗ 53, но рано или поздно также нуждается в ремонте – вечных двигателей пока не существует.

Профилактика и обслуживание

Для того, чтобы мотор Д-245 прослужил дольше, нужно следить за его техническим состоянием и вовремя проводить техобслуживание.

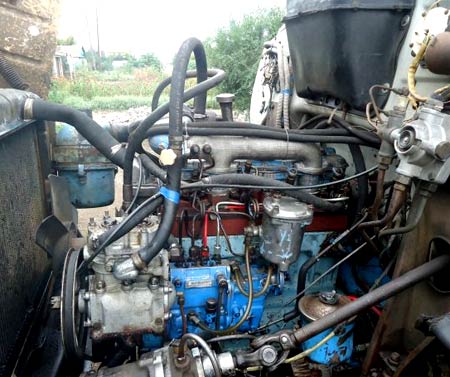

Пример установленного двигателя Д-245

Необходимо:

• Менять моторное масло через каждые 10 тыс. км пробега;
• Проверять уровень охлаждающей жидкости в радиаторе;
• Периодически сливать отстой из фильтра грубой очистки топлива;
• Через каждые 25 тыс. км пробега менять топливный фильтр тонкой очистки;
• Осуществлять замену воздушного фильтра через 80 тыс.км пробега или по мере его засоренности;
• Проверять уровень масла в картере перед каждой поездкой;
• Проводить контрольную подтяжку головки блока цилиндров на горячем ДВС через 2 тыс. км после ремонта и периодически через каждые 40 тыс. км пробега;
• Регулировать клапана через каждые 20 тыс. км, после каждого ремонта, связанного со снятием ГБЦ, при возникновении стука клапанов.

Текущий ремонт

Дизельный мотор Д-245 обладает большим ресурсом и может до капитального ремонта пробежать 400-500 тыс. км. Но из-за плохого качества топлива и моторного масла, перегрева и нарушения правил эксплуатации (перегрузка, превышение скоростного режима) случаются различные поломки. Капитальный ремонт проводить необязательно, а вот текущий (частичный) ремонт приходится выполнять.
